真空電化學除氧器的技術核心為電化學除氧，鐵板陽極失去電子，鐵以離子狀態Fe+2迅速溶入水中，水中的氧必然以對等的速度和相應的數量在陰極得到電子被消除，產生OH-，OH-與Fe+2結合生成除氧劑Fe(OH)2，繼續再和水中殘余溶解氧反應，從而能徹底消除溶解氧。由于電化學除氧量與電流成正比，而電解池所耗能量是人為設定，其除氧過程及除氧效果亦是人為控制可任意調節，因此這種除氧方法是主動的，且不受水溫限制。第三步的化學除氧，為除氧劑Fe(OH)2進行爐內處理，因此亦不受給水溫度的影響。由此可知，ZDH除氧的除氧效果連續穩定可靠，除氧指標任意調節，可以人為控制在≤0.1mg/L內。

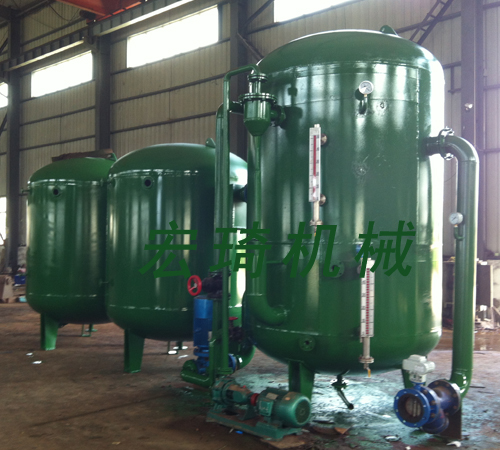

一、真空電化學除氧器概述

    在鍋爐給水處理工藝過程中，除氧是一個非常關鍵的環節。氧是給水系統和鍋爐的主要腐蝕性物質，給水中的氧應當迅速得到清除，否則它會腐蝕鍋爐的給水系統和部件，腐蝕物氧化鐵會進入鍋爐內，沉積或附在鍋爐管壁和受熱面上，形成難溶而傳熱不良的鐵垢，而且腐蝕會造成管道內壁出現點坑，阻力系數增大。管道腐蝕嚴重時，甚至?xí)�發生管道爆炸事故。國家規定蒸發量大于等于2T/H的蒸汽鍋爐，水溫大于等于95℃的熱水鍋爐都必需除氧。多年來眾多鍋爐給水處理工作者一直都在探索既高效又經濟的除氧方法，兩級真空、電化學、化學三種除氧方法為一體的除氧器。適用常溫水除氧，具有其它除氧方法無法比擬的優越性，適用性廣泛。

二、真空電化學除氧器工作原理

第一步：兩級真空除氧

兩級真空除氧器采用全密閉結構，運行期間自始至終處于真空狀態。給水首先通過電解池進入強旋膜裝置，兩級真空除氧的工作原理是應用亨利定律和道爾頓定律，根據亨利定律可知 ,在封閉容器中，任何氣體同時存在于水面上 ,則氣體的溶解度與其自己的分壓力成正比 ,而且氣體的溶解度僅與其本身的分壓力有關。在一定壓力下 ,隨著水溫升高 ,水蒸汽的分壓力增大 ,而空氣和氧氣的分壓力越來越小。在 100℃時 ,氧氣的分壓力降低到零 ,水中的溶解氧也降低到零。當水面上壓力小于大氣壓力時 ,氧氣的溶解度在較低水溫時也可達到零。這樣，水面上空間氧氣分子被析出 ,或轉變成其它氣體 ,從而氧的分壓力為零 ,水中氧氣就不斷地逸出，在負壓作用下被除去90％的溶解氧。兩級真空除氧為滿足真空降低沸點，達到最佳除氧效果。

第二步：電化學除氧

整套設備設置電解分離缸，電解分離缸是由陽極和陰極組成分解水道，構成電解分離總成，水在兩極間通過。

在外接直流電源的作用下，

陽極：鐵板電解失去電子產生二價鐵離子

 Fe0    →  Fe+2+2e

陰極：氧在陰極得電子產生氫氧根

 O2+2e+2H2O→4OH-

水中：電化學產物為：

 Fe+2+2OH-→Fe(OH)2

第三步：化學除氧

說到化學除氧人們自然聯想到投放藥劑，而本設備的第三步化學除氧無需投放藥劑運行，利用了第一步電化學除氧后的產物除氧劑Fe(0H)2再與水中的溶解氧O2反應，達到化學除氧的目的化學反應方程式：

 4Fe(OH)2 +O2+2H2O→4Fe(OH)3顯而易見本除氧設備在除氧過程中除氧來得迅速、徹底，不但可以除去水中溶解氧，同時可以消除系統中殘余溶解氧。在同一封閉容器中進行了兩級除氧，增強了電化學、化學除氧的可靠性。

三、真空電化學除氧器的自動控制系統

1、設備正常運行屬全自動控制，無人值守，設備全套運行由PLC智能控制，所有運行參數及控制點都由PLC自動監測、自動調整。所有閥門及真空泵組自動控制開啟（亦可手動開啟）。

2、設備在線運行真空度控制在-0.05 ~ -0.06Mpa以上。確保除鹽水進入除氧器，并在高效旋膜裝置內強力旋轉，形成水膜裙，氧氣得到充分析出。一旦真空度不穩定，設備自動報警，此時需人員進行現場調整。

3、水位由液位自動控制器控制，如水位低于設計水位時設備將自動報警。

4、PLC自動跟蹤控制電動給水調節閥及真空度，始終控制給水含氧量≤0.1ml/L。
